渦街流量計

關鍵字：渦街流量計選型,廠家

渦街流量計有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。

LKLUGB渦街流量傳計感器無可動件，結構簡單牢固，測量精確度在規定的雷諾數范圍內不受介質的溫度、壓力、密度、粘度的影響等特點外，其智能化二線制輸出，現場顯示型還有其獨具的特點：

應 用

廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。

工作原理

渦街流量傳感器足根據“卡門渦街”原理研制成的一種流體振蕩式儀表，可用下式表示：

式中： f：旋渦分離頻率

St：斯特勞哈爾數，見圖（五）

v：流速

d：旋渦發生體寬度

K：儀表系數：旋渦分離的脈沖總量與體積總量之比

（1/3m3）（2）

式中： K：儀表常數（脈沖l/m3）

N：脈沖總數（次）

Q：體積總量（m3）

旋渦分離頻率與流體流量的關系如式（3）所示

f = K•Q （3）

式中： f：頻率（次）

Q：流量（m3／h）

所以通過檢測旋渦分離頻率即可測知管道流體的流量。見圖（六）

渦街流量計尺寸圖

三、渦街流量計產品選型

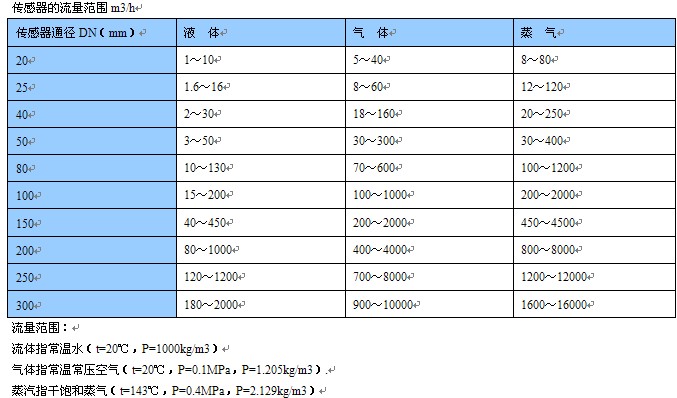

代號	通徑	流量范圍㎡/h
LKLUB-25	DN25	1~10(液體)			25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計
LKLUB-32	DN32	1.5~18(液體)			15~150（氣體）
LKLUB-40	DN40	2.2~27(液體)			22.6~150（氣體）
LKLUB-50	DN50	4~55(液體)			35~350（氣體）
LKLUB-80	DN80	9~135(液體)			90~900（氣體）
LKLUB-100	DN100	14~200(液體)			140~1400（氣體）
LKLUB-150	DN150	32~480(液體)			300~3000（氣體）
LKLUB-200	DN200	56~800(液體)			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼
