分體式渦輪流量計

關鍵字：分體式渦輪流量計

一、分體式渦輪流量計用途：
LKLWGY渦輪流量傳感器與顯示儀表配套組成智能渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

二、分體式渦輪流量計特點：
　　★ 壓力損失小，葉輪具有防腐功能。
　　★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
　　★ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示
　　　器。修正公式精度優于±0.02%。
　　★ 儀表系數可由按鍵在線設置，并可顯示在lcd屏上，lcd屏直觀清晰，可靠性高。
　　★ 采用eeprom對累積流量、儀表系數進行掉電保護。保護時間大于10年。

三、分體式渦輪流量計主要技術參數:
　　★ 流量計規格，基本參數和性能指標
　　　 (見表二)
　　★ 準確度：0.5級、1.0級；
　　★ 使用條件：
　　1、環境溫度-20℃～50℃;
　　2、相對溫度：5%～95%;
　　3、被測介質溫度：-20℃～120℃;
　　4、大氣壓力：86kpa～106kpa;
　　5、防爆等級：ibⅱbt4.
　　★ 信號傳輸距離：傳感器至顯示器的距離可達1000m。

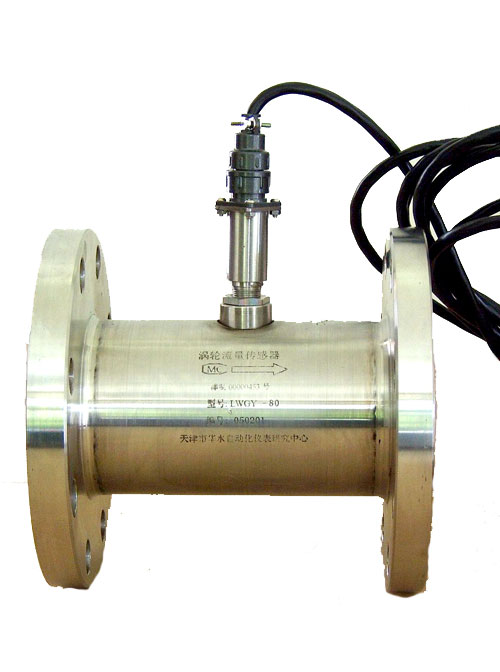

lwgb系列法蘭連接方式	lwgb系列螺紋連接方式	lwgy系列法蘭連接方式

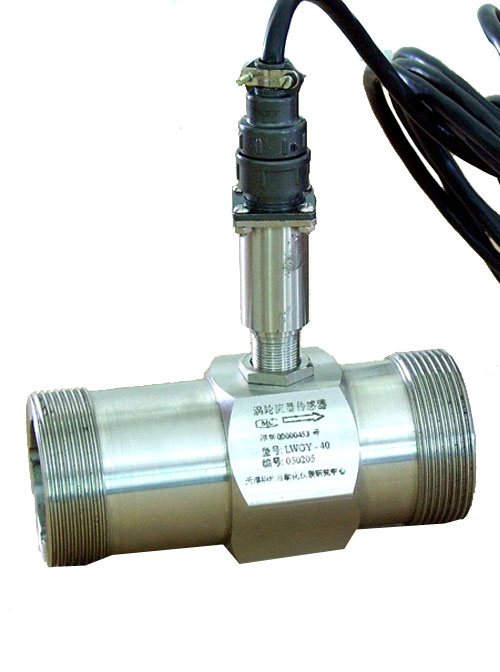

lwgy系列螺紋連接方式	lwy-x系列法蘭連接	lwy系列螺紋連接

四、 分體式渦輪流量計電氣特性：
1、顯示方式：
　　(1)lwgy 遠傳顯示：脈沖輸出(配顯示儀表)；

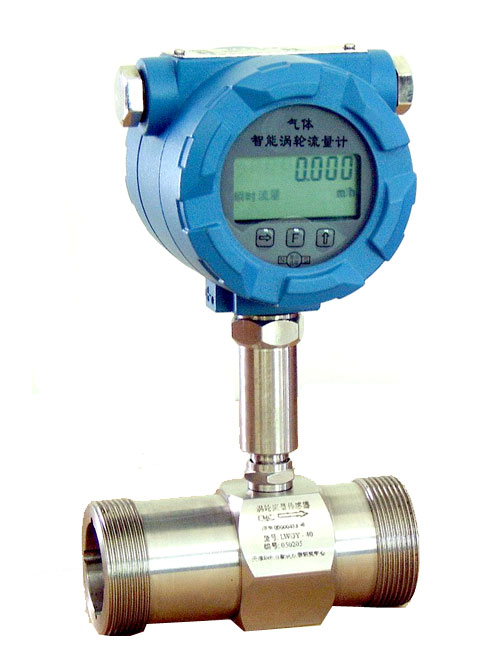

　　(2)lwy 現場顯示：7位lcd顯示累積流量，單位(m3)
　 7位lcd顯示瞬時流量，單位(m3/h)

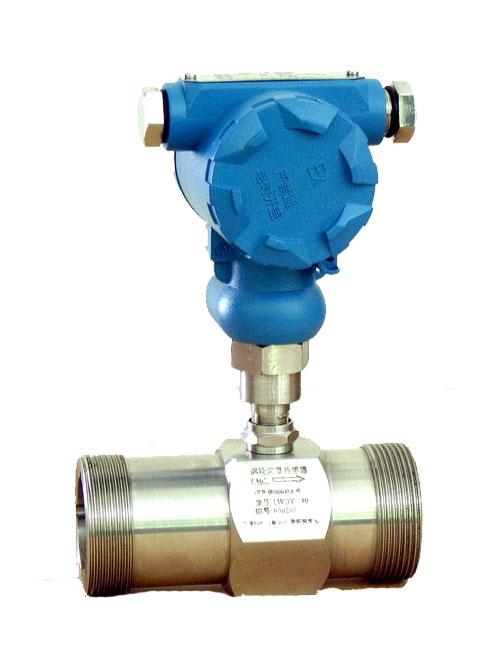

　　(3)lwgb 渦輪流量變送器：(配顯示儀表)。
2、輸出功能：
　　(1)lwgy 脈沖輸出，p-p值由供電電源確定；
　　(2)lwy 可帶脈沖輸出或4~20ma兩線制電流輸出；
　　(3)lwgb 4~20ma兩線制電流輸出。
3、供電電源：
　　(1)lwgy：dc5~24v；
　　(2)lwy：3v鋰電池安裝于儀表內部可連續使用八年以上；
　　(3)lwgb：dc24v。

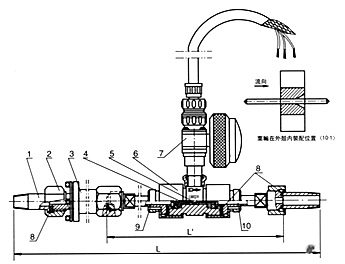

五、儀表結構及安裝方式：見(表二)、(圖一)、(圖二)

圖 3

圖 4

1、儀表安裝采用法蘭連接、螺紋連接及夾裝式；
　　2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20dn，下游直管段應≥5dn
　　　 (dn為管道內徑)。
　　3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

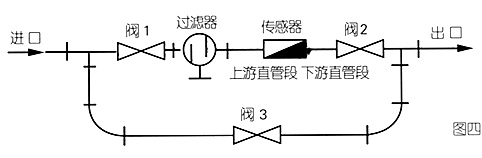

　　4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道(如圖四)；
　　5、傳感器露天安裝時，請做好放大器插頭的防水處理；
　　6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書"。

六、分體式渦輪流量計型號及規格說明：
　　lw x x- xxx xx
　　lw 表示渦輪流量傳感器；
　　x x：gy表示遠傳顯示型；
　　y表示現場顯示型；
　　gb表示變送器；
　　xxx：表示渦輪流量傳感器口徑；
　　xx：b表示防爆型；
　　e表示夾裝式；
　　如：lwgy-50-be：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器；
　　lwgb-50：表示口徑為50mm,渦輪流量變送器。

(表二)

型號規格	公稱通徑dn(mm)	流量范圍 (m3/h)	工作壓力	安裝形式	l mm	g	d	d	孔數個
lw-4	4	0.04-0.25	1.6 2.5 4.0 6.3 10.0 15.0 20.0 25.0	螺紋(夾裝)	394(50)	r3/8
lw-6	6	0.1-0.6		螺紋(夾裝)	430(50)	r3/8
lw-10	10	0.2-1.2		螺紋(夾裝)	556(50)	r3/8
lw-15	15	0.6-6		螺紋(夾裝)	75(55)	g1
lw-20	20	0.7-7		螺紋(夾裝)	85	g1
lw-25	25	1-10		螺紋(夾裝)	100(60)	gr1/4
lw-32	32	1.5-15		夾裝	70
lw-40	40	2-20		螺紋(夾裝)	140(70)	g2
lw-50	50	4-40		螺紋(夾裝)	150(70)		φ150	φ18	4
lw-65	65	7.5-75		夾裝	80
lw-80	80	10-100		法蘭(夾裝)	200(90)		φ160	φ18	8
lw-100	100	20-200		法蘭(夾裝)	220(110)		φ180	φ22	8
lw-150	150	30-300		法蘭(夾裝)	300		φ240	φ22	8
lw-200	200	80-800		法蘭(夾裝)	360		φ295	φ22	12
